Aerul comprimat este o utilitate indispensabilă care alimentează nenumărate operațiuni din producție, produse alimentare și băuturi, produse farmaceutice și electronice. Deseori denumită „a patra utilitate”, fiabilitatea și calitatea sa sunt primordiale. Cu toate acestea, aerul atmosferic aspirat într-un compresor conține vapori de apă, care se concentrează în timpul compresiei. Dacă este lăsată netratată, această umiditate duce la o serie de probleme operaționale, inclusiv deteriorarea echipamentului, deteriorarea produsului și contaminarea procesului. Principala apărare împotriva acestei probleme omniprezente este uscator frigorific cu aer comprimat . În centrul funcției și performanței acestei tehnologii se află un concept critic: punctul de rouă. O înțelegere aprofundată a punctului de rouă nu este doar academică; este esențial pentru selectarea echipamentului potrivit, asigurarea integrității procesului și optimizarea costurilor operaționale.

Ce este exact punctul de rouă în sistemele cu aer comprimat?

Pentru a înțelege rolul unui uscator frigorific cu aer comprimat , trebuie mai întâi să înțelegem natura punctului de rouă. În termeni simpli, punctul de rouă este temperatura la care aerul devine saturat cu umiditate și nu mai poate reține toți vaporii de apă. Când aerul se răcește la această temperatură, excesul de vapori de apă începe să se condenseze în apă lichidă. Imaginează-ți o sticlă rece luată dintr-un frigider într-o zi caldă și umedă; picăturile de apă care se formează pe suprafața sa sunt rezultatul răcirii aerului local dincolo de punctul de rouă la contactul cu sticla rece.

În contextul aerului comprimat, conceptul devine puțin mai complex, dar urmează aceleași legi fizice. Aerul atmosferic conține o anumită cantitate de vapori de apă. Când acest aer este comprimat, volumul său scade dramatic, dar cantitatea de vapori de apă pe care o conținea inițial rămâne. Aceasta concentrează eficient vaporii de apă, crescând semnificativ umiditatea relativă a acestuia în fluxul de aer comprimat. Temperatura la care acest aer comprimat, încărcat cu umiditate va începe să se condenseze este cunoscută sub numele de punctul de rouă sub presiune . Aceasta este o distincție crucială. Este punctul de rouă la presiunea de lucru a sistemului asta contează cu adevărat, nu punctul de rouă la presiunea atmosferică. A uscator frigorific cu aer comprimat este special conceput pentru a controla și a reduce acest punct de rouă sub presiune la un nivel predeterminat, sigur, prevenind astfel condensul în aval în sistemul de aer.

Relația dintre temperatură, presiune și capacitatea de reținere a umidității este directă. Aerul cald poate reține mai multă umiditate decât aerul rece. În mod similar, aerul la o presiune mai mare poate „reține” mai mulți vapori de apă fără să se condenseze decât același aer la o presiune mai mică. Acesta este motivul pentru care înțelegerea punctul de rouă sub presiune nu este negociabil pentru proiectarea sistemului. Este măsura definitivă a cât de uscat este de fapt aerul comprimat. O valoare mai mică a punctului de rouă la presiune indică aer mai uscat. De exemplu, un sistem cu un punct de rouă sub presiune de 3°C (37°F) are aer mult mai uscat decât unul cu un punct de rouă sub presiune de 20°C (68°F), deoarece primul trebuie să fie răcit la o temperatură mult mai scăzută înainte de apariția condensului.

Legătura inseparabilă: cum un uscător frigorific cu aer comprimat controlează punctul de rouă

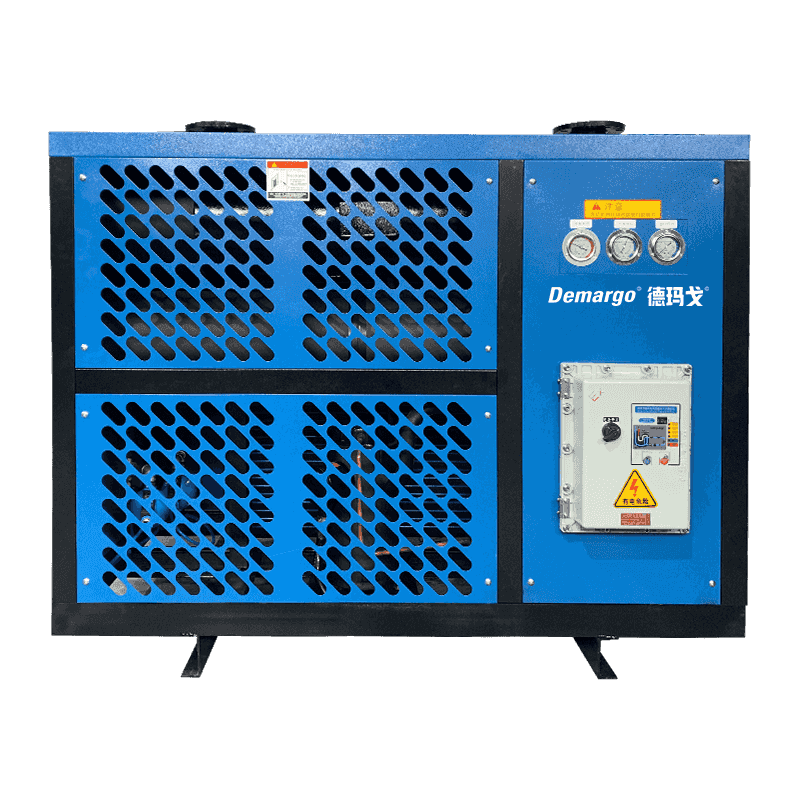

A uscator frigorific cu aer comprimat funcționează pe un principiu analog cu un frigider sau un aparat de aer condiționat de uz casnic. Funcția sa de bază este de a răci în mod sistematic aerul comprimat cald și saturat, forțând vaporii de apă să se condenseze, apoi să separe și să scurgă această apă lichidă înainte de a reîncălzi și de a elibera aerul acum uscat în sistemul de distribuție. Întregul proces este o manipulare deliberată și controlată a temperaturii aerului în raport cu punctul de rouă.

Procesul începe când aerul comprimat fierbinte, încărcat cu umiditate, intră în uscător. Mai întâi trece printr-o schimbător de căldură aer-aer . Aici, aerul cald care intră este pre-răcit de aerul rece, uscat, care iese. Această etapă inițială este extrem de eficientă, deoarece reduce sarcina asupra sistemului de refrigerare ulterior, reîncălzind simultan aerul de ieșire. Această reîncălzire este un pas critic. Scade umiditatea relativă a aerului care iese, prevenind recondensarea imediată la exteriorul sistemului de conducte. Numai această etapă poate realiza o cantitate semnificativă de răcire și condens.

Aerul pre-răcit se deplasează apoi în schimbător de căldură aer-refrigerant . Aceasta este unitatea de răcire principală în care aerul este răcit până la punctul de rouă țintă printr-un circuit de refrigerare cu buclă închisă care conține un agent frigorific sigur pentru mediu. Pe măsură ce aerul este răcit, temperatura acestuia scade sub punctul de rouă sub presiune, iar cea mai mare parte a vaporilor de apă se condensează în formă lichidă. Amestecul rezultat de aer rece, uscat și apă lichidă curge apoi în a separator de umiditate , unde forța centrifugă și acțiunea de coalescere îndepărtează mecanic picăturile de apă și orice lubrifianți antrenați. Lichidele acumulate sunt eliminate automat din sistem de către a supapă de scurgere , o componentă a cărei fiabilitate este vitală pentru performanța continuă a uscătorului.

Etapa finală vede aerul rece și uscat revenind prin schimbătorul de căldură aer-aer, unde este încălzit de aerul care intră, așa cum s-a descris anterior. Acest proces are ca rezultat livrarea de aer comprimat cu un punct de rouă sub presiune stabil, controlat, de obicei în intervalul de la 3°C la 10°C (37°F la 50°F). The uscator frigorific cu aer comprimat este, prin urmare, un instrument de precizie pentru managementul punctului de rouă. Designul și capacitatea sa determină în mod direct cel mai scăzut punct de rouă atins în condiții specifice de operare, făcându-l piatra de temelie a controlului eficient al umidității în aplicațiile industriale standard.

De ce specificația punctului de rouă este un factor de decizie critic

Selectarea unui uscator frigorific cu aer comprimat fără o înțelegere clară a punctului de rouă sub presiune necesar este o eroare comună și costisitoare. Punctul de rouă specificat nu este un număr arbitrar; este o cerință funcțională dictată de cel mai sensibil element din întregul sistem de aer comprimat. Utilizarea aerului comprimat care nu este suficient de uscat pentru aplicarea prevăzută poate duce la o cascadă de defecțiuni operaționale.

Unul dintre cele mai semnificative riscuri este coroziunea în cadrul rețelei de distribuție a aerului și a echipamentelor conectate. Apa lichidă din conductele de aer reacționează cu țevile de fier și componentele din oțel, formând rugina. Această rugină se poate desprinde apoi, călătorind prin conductele de aer pentru a înfunda orificiile mici din supape, cilindri și unelte pneumatice. Acest lucru duce la o întreținere sporită, o defecțiune prematură a componentelor și un timp neplanificat. În plus, în mediile în care liniile de aer sunt expuse la temperaturi de îngheț, apa condensată poate îngheța, blocând complet fluxul de aer și provocând o oprire totală a sistemului.

În procesele de fabricație în care aerul comprimat intră în contact cu produsul, punctul de rouă devine un parametru direct de calitate și siguranță. În industria alimentară și a băuturilor , umiditatea poate duce la creșterea microbiană, alterarea și probleme de etichetare. În fabricatie farmaceutica , poate compromite sterilitatea și stabilitatea produsului. În aplicații de vopsire și vopsire , umezeala provoacă ochi de pește, înroșire și eșecuri de aderență, ducând la defecte de finisare și respingerea produsului. Pentru fabricatie electronica și asamblare, umiditatea poate duce la scurtcircuite și coroziune pe plăcile de circuite sensibile. În fiecare dintre aceste cazuri, costul unui control slab al punctului de rouă depășește cu mult investiția într-un spațiu specificat corespunzător uscator frigorific cu aer comprimat .

Următorul tabel ilustrează relația dintre intervalele de punct de rouă și adecvarea acestora pentru diverse aplicații industriale.

Este evident că specificarea punctului corect de rouă sub presiune este un pas fundamental în proiectarea sistemului. A uscator frigorific cu aer comprimat este ideal pentru marea majoritate a aplicațiilor care necesită puncte de rouă până la 3°C, oferind o soluție robustă și eficientă din punct de vedere energetic.

Factori cheie care influențează performanța punctului de rouă în uscătoarele frigorifice

Punctul de rouă nominal al a uscator frigorific cu aer comprimat se realizează în condiții specifice, standardizate. În operarea în lumea reală, mai multe variabile pot avea un impact semnificativ asupra performanței sale reale. Înțelegerea acestor factori este crucială atât pentru selecția inițială, cât și pentru funcționarea satisfăcătoare pe termen lung a uscătorului.

Temperatura aerului de admisie și capacitatea debitului de aer sunt poate cei doi factori cei mai critici și interdependenți. A uscator frigorific cu aer comprimat este evaluat pentru a gestiona un debit maxim specific (de exemplu, în SCFM sau NM³/min) la o temperatură desemnată a aerului de admisie, de obicei 35°C până la 38°C (95°F până la 100°F). Dacă aerul de intrare este mai fierbinte decât specificația de proiectare, sistemul de refrigerare trebuie să lucreze mai mult pentru a atinge același punct de rouă. Acest lucru duce adesea la un punct de rouă la ieșire mai mare decât se aștepta și poate supraîncărca compresorul, ducând la o potențială defecțiune. În mod similar, depășirea debitului maxim reduce timpul de permanență pe care îl are aerul în interiorul schimbătoarelor de căldură, împiedicându-l să se răcească la temperatura țintă și, din nou, ridicând punctul de rouă. Dimensionarea corectă a uscătorului atât pentru consumul real de aer, cât și pentru temperatura așteptată de intrare este, prin urmare, fundamentul controlului eficient al punctului de rouă.

Temperatura ambiantă înconjurarea uscătorului joacă, de asemenea, un rol semnificativ. Circuitul de refrigerare respinge căldura pe care o elimină din aerul comprimat în mediul înconjurător, fie prin condensatoare răcite cu aer, fie printr-un circuit de răcire cu apă. Dacă temperatura ambientală este excesiv de ridicată, eficiența acestui proces de respingere a căldurii scade. Sistemul de refrigerare se luptă, presiunea de condensare crește, iar capacitatea de răcire scade, ducând la un punct de rouă atins mai mare. Asigurarea unei ventilații adecvate și instalarea uscătorului într-un loc răcoros și bine ventilat este o modalitate simplă, dar eficientă de a-și menține performanța nominală.

Presiunea de operare este un alt aspect cheie. După cum sa discutat, punctul de rouă sub presiune este o funcție a presiunii de funcționare a sistemului. A uscator frigorific cu aer comprimat este proiectat pentru a furniza punctul de rouă nominal la o anumită presiune de proiectare. Dacă sistemul funcționează la o presiune semnificativ mai mică, punctul de rouă va fi efectiv mai mare (mai puțin aer uscat) pentru aceeași cantitate de umiditate. Acest lucru se datorează faptului că la o presiune mai mică, aerul este mai puțin dens și are o capacitate mai mică de a reține vaporii de apă în stare gazoasă, făcând mai probabil condensul la o temperatură mai ridicată. Proiectanții de sistem trebuie să se asigure că uscătorul este selectat pe baza presiunii minime de funcționare reale a sistemului de aer al instalației, nu doar a presiunii de refulare a compresorului.

În cele din urmă, cel starea componentelor cheie afectează direct stabilitatea punctului de rouă. Un prefiltru înfundat poate provoca o scădere a presiunii, scăzând efectiv presiunea de operare la intrarea uscătorului. O defecțiune supapă de scurgere care nu se deschide va permite apei condensate să se acumuleze în interiorul separatorului, în cele din urmă fiind re-antrenată în fluxul de aer, saturând ieșirea. Un schimbător de căldură murdar aer-refrigerant va avea o eficiență redusă a transferului de căldură, afectând capacitatea de răcire. Întreținerea regulată nu este doar despre fiabilitate; este vorba de păstrarea scopului fundamental al uscătorului: de a furniza aer la un punct de rouă constant, specificat.

Consecințele neglijării punctului de rouă în proiectarea și întreținerea sistemului

Eșecul de a prioritiza gestionarea punctului de rouă are consecințe directe și măsurabile asupra eficienței operaționale, costurilor și calității produsului. Economiile inițiale din subdimensionarea sau selectarea unui inadecvat uscator frigorific cu aer comprimat sunt șterse rapid de costurile din aval.

Cel mai vizibil impact este asupra echipamente și unelte pneumatice . Umiditatea îndepărtează lubrifierea de pe sculele pneumatice și cilindrii, ceea ce duce la frecare crescută, uzură și defecțiuni premature. Coroziunea rezultată creează o contaminare cu particule care înfundă orificiile mici în supape și solenoizi, provocând o funcționare lentă sau blocare completă. Acest lucru se traduce direct în costuri de întreținere mai mari, înlocuiri mai frecvente a componentelor și timpi de nefuncționare neplanificați, care oprește liniile de producție.

Integritatea conducte de distribuție a aerului în sine este, de asemenea, în pericol. Coroziunea din interior spre exterior slăbește țevile și fitingurile, ducând la scurgeri. Un sistem de aer comprimat cu scurgeri este o sursă semnificativă de risipă de energie, deoarece compresorul trebuie să lucreze mai mult pentru a menține presiunea, consumând mai multă energie electrică. În plus, se pot dezvolta scurgeri de orificii, care sunt dificil de localizat și reparat. Numai costul scurgerilor de aer comprimat poate reprezenta o cheltuială operațională substanțială și inutilă.

Pentru multe industrii, cea mai gravă consecință este contaminarea și respingerea produsului . În aplicații precum vopsirea prin pulverizare, umiditatea din conducta de aer provoacă un defect cunoscut sub numele de „înroșire” sau „ochi de pește”, distrugând finisajul și necesitând dezlipirea și revopsirea piesei. În procesarea alimentelor, umiditatea poate promova creșterea bacteriilor, cum ar fi mucegaiul și drojdia, ceea ce duce la deteriorare și la potențiale pericole pentru sănătate. În aplicațiile farmaceutice, poate modifica proprietățile chimice ale unui produs, făcând un întreg lot inutilizabil. Impactul financiar al respingerii unui singur lot sau al retragerii unui produs din cauza contaminării cu umiditate poate fi catastrofal, depășind cu mult investiția într-un sistem de uscare specificat și întreținut corespunzător. Un de încredere uscator frigorific cu aer comprimat , dimensionat corect pentru punctul de rouă necesar, este o poliță de asigurare cheie împotriva acestor riscuri.

Selectarea uscătorului frigorific potrivit: O abordare centrată pe punctul de rouă

Procesul de selecție pentru a uscator frigorific cu aer comprimat trebuie să fie ghidat de o înțelegere clară a cerințelor aplicației privind punctul de rouă și a condițiilor de funcționare ale sistemului de aer comprimat. O abordare metodică asigură performanță optimă și valoare pe termen lung.

Primul pas este să determinați punctul de rouă sub presiune necesar . Acesta este definit de cel mai sensibil proces sau echipament care utilizează aerul. Consultați specificațiile producătorului pentru instrumentele pneumatice, echipamentele de vopsire sau mașinile de ambalare pentru a stabili nivelul minim de uscare necesar. Încorporați întotdeauna o marjă de siguranță pentru a lua în considerare variațiile condițiilor de funcționare. Pentru sistemele care deservesc mai multe aplicații, cea mai strictă cerință privind punctul de rouă trebuie să guverneze selecția.

În continuare, cu exactitate evalua cererea reală de aer și condițiile de admisie . Uscătorul trebuie să fie dimensionat pentru debitul maxim pe care îl va necesita sistemul, nu doar pentru puterea compresorului. Este esențial să luați în considerare temperatura reală a aerului care intră în uscător. Această temperatură este influențată de tipul de compresor, de eficiența post-răcitorului și de temperatura ambiantă a camerei compresorului. Un uscător subdimensionat sau unul supus la temperaturi de intrare excesiv de ridicate nu va atinge punctul de rouă dorit. În plus, verificați presiunea minimă de funcționare a sistemului pentru a vă asigura că uscătorul este selectat pentru intervalul de presiune corect.

În cele din urmă, luați în considerare caracteristicile uscătorului care contribuie la performanța constantă a punctului de rouă și la eficiența energetică. Uscătoare fără biciclete sunt concepute pentru aplicații cu o cerere de aer stabilă, continuă, menținând un punct de rouă constant. Uscătoare pentru biciclete sau uscătoarele cu masă termică sunt mai eficiente din punct de vedere energetic pentru aplicațiile cu fluctuații semnificative ale cererii de aer, deoarece permit compresorului frigorific să se oprească în condiții de sarcină scăzută. Eficiența schimbător de căldură designul joacă, de asemenea, un rol major în consumul total de energie. Un schimbător de căldură de înaltă calitate, care poate fi curățat își va menține performanța în timp, asigurându-se că punctul de rouă rămâne stabil și costurile de operare sunt minime.
